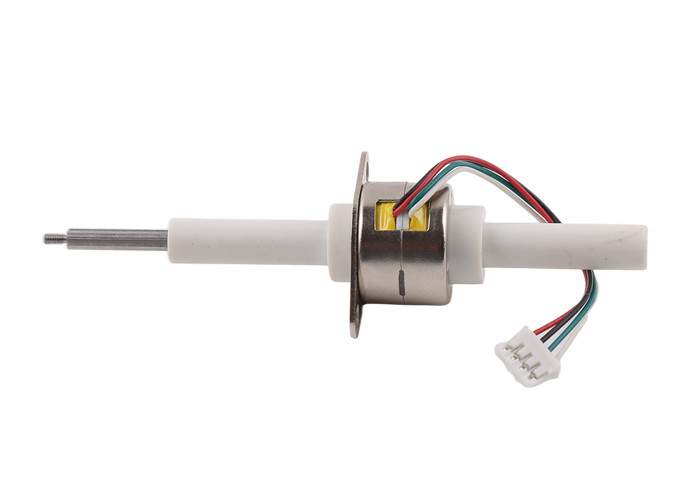

เครื่องยนต์สเตปเปอร์แบบเส้นติดกับแกนคงที่แรงผลักแรงสูง

เครื่องยนต์กระชับแรงสูง 20 มม.

นี่คือมอเตอร์ขั้นเส้น 20 มิลลิเมตร

เรามีสกรูหลอด 3 แบบให้ท่านเลือก

เริ่มต้นเพียงครั้งเดียว เริ่มต้นสองครั้ง และเริ่มต้นสี่ครั้ง

สกรูหลอดนําคือเหมือนกัน: 0.6096 มม.

นอกจากนั้น เรายังมีระยะทางเดินทางที่แตกต่างกันให้คุณเลือก

14mm/18mm/25mm/32mm

ปริมาตร:

การออกแบบ:

การแสดงผลิตภัณฑ์

เกี่ยวกับมอเตอร์ขั้นเส้น:

มีการออกแบบที่แตกต่างกัน

หมุน Captive ((หมุนคงที่): สกรูนําไม่ได้อนุญาตให้หมุน, มันสามารถไปขึ้นและลงเท่านั้น, ทําการเคลื่อนไหวมอเตอร์เส้นตรง.

หมุนผ่านหมุน: สกรูนําสามารถเคลื่อนย้ายขึ้นและลงในขณะที่หมุน. เมื่อสกรูนําถูกแก้ไข, ไม่อนุญาตให้หมุน, สกรูนําสามารถเคลื่อนย้ายขึ้นและลง, และทํางานอย่างถูกต้อง.

การขับเคลื่อนภายนอก ((พร้อมกับลูกหมาก): สกรูนําถูกตั้งไว้, ไม่สามารถเคลื่อนย้ายขึ้นและลง, มันสามารถหมุนเท่านั้น, และมีลูกหมากบนลูกหมากนําที่จะเคลื่อนย้ายขึ้นและลง.

เกี่ยวกับสกรูนําและความยาวของขั้นตอน

เรามีมุมขั้นสองประเภทคือ 15 องศาและ 7.5 องศา มอเตอร์ที่มีมุมขั้น 15 องศาใช้เวลา 24 ขั้นในการหันหนึ่ง และมอเตอร์ที่มีมุมขั้น 7.5 องศาใช้เวลา 48 ขั้นในการหันหนึ่ง

เรามี 3 แบบของสกรูลดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดดด

ความสูงเท่ากัน 0.6096 มิลลิเมตร

สกรูนํานํา = เริ่ม * ปิช

สําหรับตัวอย่างสําหรับ 2 เริ่ม screw โลหะ, โลหะคือ 2 * 0.6096 = 1.2192mm

ความยาวของขั้นตอนของมอเตอร์ คือระยะทางที่สกรูนํา / หมึกเดินทางเมื่อมอเตอร์ทําขั้นตอนหนึ่ง

ความยาวของขั้นตอนของมอเตอร์ = ขั้นตอน / ขั้นตอนของสกรูนําสําหรับแต่ละรอบ

ตัวอย่างเช่น สําหรับ 2 การเริ่มต้นของสกรูนํา มุมการก้าวคือ 7.5 °

ความยาวของขั้น = lead/24=1.2192/24=0.0508mm/step

เกี่ยวกับแรงผลักดัน

ความแรงกระตุ้นเกี่ยวข้องกับความถี่ของคนขับและการนําสกรูนํา, มุม stepper และขนาดของมอเตอร์

ขนาดของเครื่องยนต์ยิ่งใหญ่ ความจูงก็ยิ่งใหญ่

อัตราความถี่ที่ต่ําลง มอเตอร์หมุนช้าลง และแรงผลักดันก็ยิ่งใหญ่ขึ้น

สกรูลดล่างคือแรงผลักดันที่ใหญ่กว่า

7มุมก้าว 0.5 องศา จะมีแรงผลักดันที่สูงกว่า 15 องศา

การใช้งานของมอเตอร์สเตปเปอร์

มอเตอร์สเตปเปอร์ถูกใช้ในการควบคุมแม่นยํา ใช้อย่างแพร่หลายในอุปกรณ์การแพทย์, เครื่องพิมพ์ 3 มิติ, การควบคุมแม่นยําอุตสาหกรรม, อุปกรณ์อัตโนมัติ, ฯลฯ

มอเตอร์ขั้นสามารถใช้ในกลไกใด ๆ ความต้องการการควบคุมแม่นยําและการเคลื่อนไหวหมุน / เส้น

ข้อดีของมอเตอร์สเตปเปอร์:

มอเตอร์สเตปเปอร์สามารถบรรลุการควบคุมที่แม่นยําแม้แต่โดยไม่มี Encoders วงจรปิด / โดยไม่มีระบบ Feedback นอกจากนี้พวกเขาไม่ได้มีไฟฟ้าแปรงดังนั้นมันไม่มีการแทรกแซงไฟฟ้าและปัญหาไฟฟ้า sparksในบางกรณี, พวกเขาสามารถทดแทน DC brushed มอเตอร์ / มอเตอร์ brushless.

มอเตอร์สเตปเปอร์สามารถควบคุมได้ง่ายด้วยคนขับรถ และคุณสมบัตินี้สร้างตําแหน่งสําคัญในด้านการควบคุมที่แม่นยํา

1การควบคุมที่แม่นยํา สามารถทําได้ สามารถเขียนโปรแกรมได้

2โดยไม่มีการแทรกแซงทางแม่เหล็กไฟฟ้า และจุดประกายไฟฟ้า

3ขนาดเล็ก

4ราคาถูกต้อง

5เสียงเสียงต่ํา

6อายุการใช้งานยาว

ข้อมูลการบรรจุและการจัดส่ง:

ตัวอย่างถูกบรรจุด้วยสปองฟองในกล่องกระดาษ

สําหรับการผลิตจํานวนมาก ผลิตภัณฑ์ถูกบรรจุในกระดาษกล่อง

สําหรับการขนส่งทางทะเล (การผลิตเป็นจํานวนมาก) การบรรจุกล่องบนพัลเล็ต

เวลาส่ง:

โดยด่วน ((DHL / UPS / Fedex / TNT): 5 ~ 12 วัน

โดย 4PX express: 10 ~ 20 วัน

ส่งทางทะเล: 40 ~ 60 วัน (ขึ้นอยู่กับประเทศต่าง ๆ)
