มอเตอร์สเตปเปอร์สกรูเส้นตรงความแม่นยําสูง SM20-34L-T สไลเดอร์ทองแดง M3 สกรูนํา

ความละเอียดสูง SM20-34L-T ทองแดงสไลเดอร์ M3 สกรูนํามอเตอร์สเตปเปอร์เส้น

คําอธิบาย:

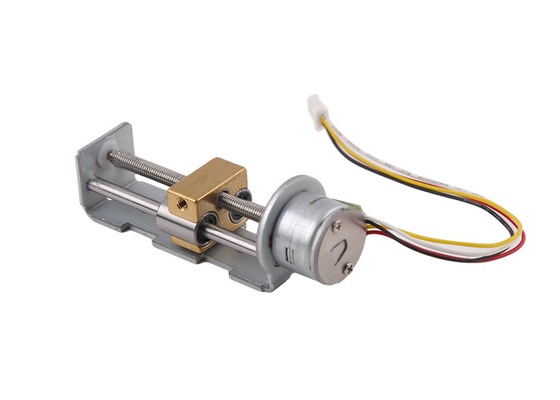

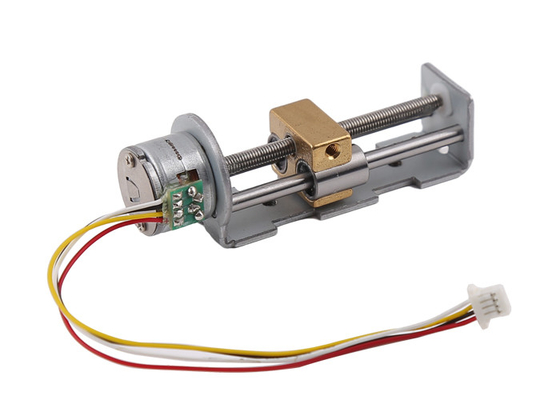

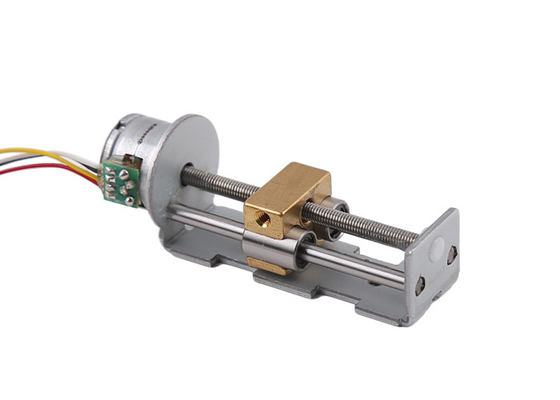

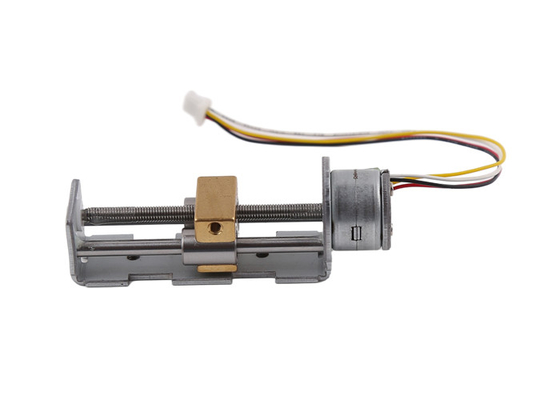

นี่คือเครื่องยนต์ PM stepper กว้าง 15 มิลลิเมตร ที่ติดกับสไลเดอร์ทองแดง

มี 2 หมุนเส้นบนสไลเดอร์ของมอเตอร์ และมันให้การสนับสนุนที่แข็งแกร่งกับสไลเดอร์ และทําให้แน่ใจว่าสไลเดอร์เคลื่อนไหวอย่างราบรื่น

สไลเดอร์ของมอเตอร์ถูกทําจากเครื่องจักร CNC ทําให้ราคาสูงกว่าสไลเดอร์พลาสติกมาก

(พลาสติก POM sliders ถูกทําจากหม้อฉีด)

ลูกค้าสามารถเลือกสไลด์พลาสติกได้ ถ้าคุณต้องการประหยัดค่าใช้จ่าย

สกรูนําเป็นสกรู M3 * P0.5 แบบปกติ และความยาวของสกรูนําสามารถปรับได้

ความยาวของแรงขับเคลื่อน / ระยะทางของมอเตอร์ถูกกําหนดโดยความยาวของสกรูนํา

ปริมาตร:

การออกแบบ:

การแสดงผลิตภัณฑ์

เกี่ยวกับมอเตอร์สเตปเปอร์เส้นตรงที่มีสไลเดอร์:

มอเตอร์สไลเดอร์ของเราเป็นชุดเต็มของการประกอบรวมทั้งมอเตอร์ + สกรูนํา + หมุน + สไลเดอร์

มุมก้าวของมอเตอร์โดยทั่วไปคือ 18 ° / ขั้นตอน ซึ่งหมายความว่า 20 ขั้นตอนสําหรับแต่ละรอบ

เมื่อเครื่องยนต์หมุนหนึ่งรอบ เครื่องเลื่อนเคลื่อนที่หนึ่งสาย

สําหรับสกรูนําการเริ่มต้นครั้งเดียว: pitch = lead

ดังนั้นความยาวของขั้นตอนคือ (ความยาวของขั้นตอนหมายถึงการเคลื่อนไหวแบบเส้นตรงของสไลเดอร์เดินทาง เมื่อมอเตอร์สเตปเปอร์ใช้ขั้นตอนเพียงหนึ่ง)

สกรูนํานํา/ขั้นตอนของแต่ละการหมุน

ตัวอย่างเช่น หากสกรูนําเป็น M2 * 0.4P (0.4 มม pitch ปกติ M2 สกรูนํา), มุมการเดินของมอเตอร์คือ 18 °, ความยาวการเดินของมอเตอร์นี้คือ 0.4 มม / 20 = 0.02 มม / ขั้นตอน.

นอกจากนี้ ความยาวของสกรูนําก็สามารถปรับเปลี่ยนได้ และเรายังต้องปรับการออกแบบของบราคเก็ต

การใช้งานของมอเตอร์สเตปเปอร์

มอเตอร์สเตปเปอร์ถูกใช้ในการควบคุมแม่นยํา ใช้อย่างแพร่หลายในอุปกรณ์การแพทย์, เครื่องพิมพ์ 3 มิติ, การควบคุมแม่นยําอุตสาหกรรม, อุปกรณ์อัตโนมัติ, ฯลฯ

มอเตอร์ขั้นสามารถใช้ในกลไกใด ๆ ความต้องการการควบคุมแม่นยําและการเคลื่อนไหวหมุน / เส้น

ข้อดีของมอเตอร์สเตปเปอร์:

มอเตอร์สเตปเปอร์สามารถบรรลุการควบคุมที่แม่นยําแม้แต่โดยไม่มี Encoders วงจรปิด / โดยไม่มีระบบ Feedback นอกจากนี้พวกเขาไม่ได้มีไฟฟ้าแปรงดังนั้นมันไม่มีการแทรกแซงไฟฟ้าและปัญหาไฟฟ้า sparksในบางกรณี, พวกเขาสามารถทดแทน DC brushed มอเตอร์ / มอเตอร์ brushless.

มอเตอร์สเตปเปอร์สามารถควบคุมได้ง่ายด้วยคนขับรถ และคุณสมบัตินี้สร้างตําแหน่งสําคัญในด้านการควบคุมที่แม่นยํา

1การควบคุมที่แม่นยํา สามารถทําได้ สามารถเขียนโปรแกรมได้

2โดยไม่มีการแทรกแซงทางแม่เหล็กไฟฟ้า และจุดประกายไฟฟ้า

3ขนาดเล็ก

4ราคาถูกต้อง

5เสียงเสียงต่ํา

6อายุการใช้งานยาว

ข้อมูลการบรรจุและการจัดส่ง:

ตัวอย่างถูกบรรจุด้วยสปองฟองในกล่องกระดาษ

สําหรับการผลิตจํานวนมาก ผลิตภัณฑ์ถูกบรรจุในกระดาษกล่อง

สําหรับการขนส่งทางทะเล (การผลิตเป็นจํานวนมาก) การบรรจุกล่องบนพัลเล็ต

เวลาส่ง:

โดยด่วน ((DHL / UPS / Fedex / TNT): 5 ~ 12 วัน

โดย 4PX express: 10 ~ 20 วัน

ส่งทางทะเล: 40 ~ 60 วัน (ขึ้นอยู่กับประเทศต่าง ๆ)
