มุมก้าว 18 ° ทองแดง Slider มอเตอร์ก้าวเส้น Dia 20mm ด้วย 1 กิโลกรัมแรงผลักดันสําหรับกล้อง、อุปกรณ์ออปติกอล、เลนส์

งานหนักเสียงต่ํา SM20-21L-T 20mm กว้างสไลเดอร์ทองแดง 1 กิโลกรัมแรงผลักดันสายการดําเนินการแบบ stepper มอเตอร์สายการดําเนินงาน

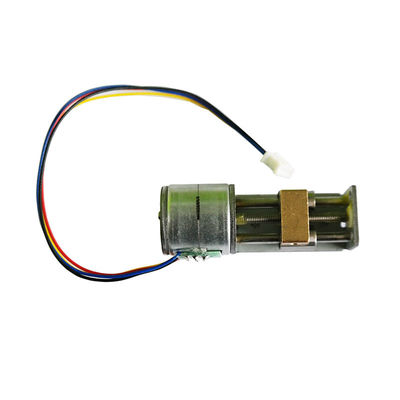

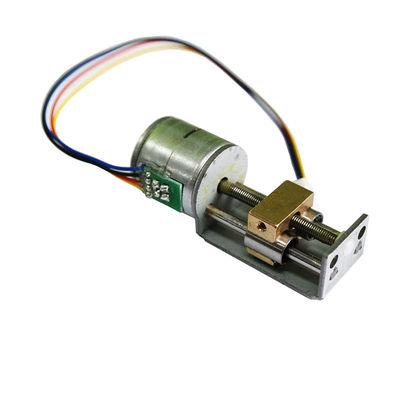

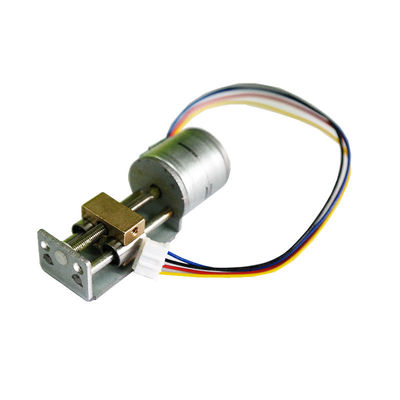

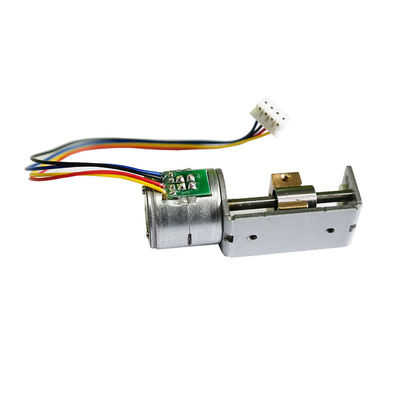

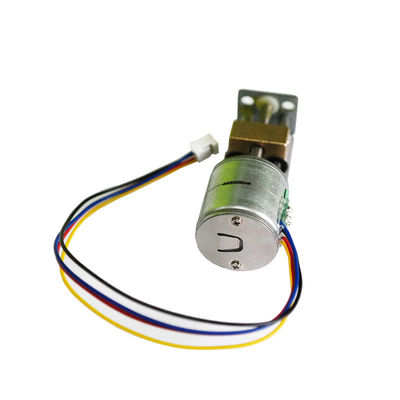

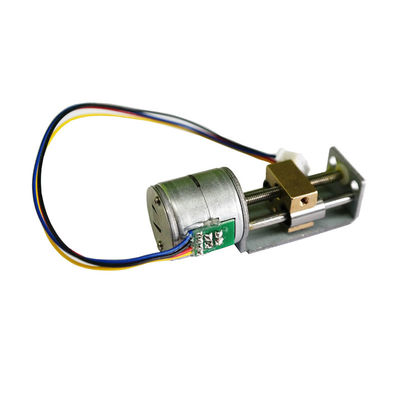

นี่คือมอเตอร์เส้น 20 มิลลิเมตร มันมีสไลเดอร์ทองแดงที่มี 2 ใบสไลเดอร์

สกรูนําเป็นเส้น M3*0.5Pปกติ ดังนั้นเมื่อมอเตอร์หมุนรอบหนึ่ง, slider จะย้ายหนึ่ง pitch (0.5mm) มุมการเดินของมอเตอร์คือ 18 องศา ดังนั้นเมื่อมอเตอร์ใช้ 20 ขั้นตอนมันจะหมุนรอบหนึ่งความยาวของขั้นตอนของมอเตอร์นี้ 0.025 มม.

มอเตอร์นี้เป็นประโยชน์มากสําหรับการควบคุมเส้นตรงแม่นยํา และแรงผลักของ slider สามารถบรรลุมากกว่า 1 กิโลกรัม (มากกว่า 10N ของแรงผลัก)

ความยาวของมอเตอร์นี้คือ 21 มม. ((ความยาวหมายถึงระยะทางที่มันสามารถเดินทางจากทั้งสองปลาย)

ขนาดเครื่องจักรกล:MM

ปริมาตร:

การใช้งานหลัก

1) กล้อง

2) อุปกรณ์แสง

3) เลนส์

4) อุปกรณ์การแพทย์แม่นยํา

5) ล็อคประตูอัตโนมัติ

เกี่ยวกับมอเตอร์สเตปเปอร์เส้น

มอเตอร์สเตปเปอร์เส้นตรงมีสกรูนําในการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเส้นตรง มอเตอร์สเตปเปอร์ที่มีสกรูนําสามารถพิจารณาเป็นมอเตอร์สเตปเปอร์เส้นตรง
มอเตอร์สเตปเปอร์เส้นทางสไลเดอร์ประกอบด้วยบราคเก็ต, สไลเดอร์, และแท่งสนับสนุนเพิ่มขึ้น, โดยใช้การออกแบบของมอเตอร์สเตปเปอร์เส้นทางขับเคลื่อนภายนอก.เนื่องจากแท่งรองรับให้มีกลไกต่อต้านการหมุนสําหรับ slider, slider สามารถทําการเคลื่อนไหวเชิงเส้นเท่านั้น
สกรูที่นํานําเท่ากับความยาวของมัน และเมื่อมอเตอร์หมุนหนึ่งรอบ สไลเดอร์จะเคลื่อนย้ายระยะทางเพียงหนึ่งความยาว
ตัวอย่างเช่น ถ้ามุมขั้นของมอเตอร์คือ 18 องศา นั่นหมายความว่ามันต้องใช้เวลา 20 ขั้นในการหมุนรอบหนึ่ง ถ้าสกรูนําคือ M3 * 0.5P ความยาว 0.5 มม.
ความยาวของขั้นตอนของมอเตอร์คือ 0.5/20=0.025 มม. นั่นหมายความว่าเมื่อมอเตอร์เดินขั้นตอนหนึ่ง ความเคลื่อนไหวเชิงเส้นของสกรู/สไลเดอร์คือ 0.025 มม. สําหรับมอเตอร์ที่มีกว้างและแรงหมุนเท่ากันความยาวของขั้นตอนที่ยาวกว่า, ความเร็วเชิงเส้นที่เร็ว มันจะมี แต่แรงผลักดันที่น้อยกว่าในเวลาเดียวกัน

การนําเสนอรายละเอียดสินค้า
