VSM10152 กว้าง 10mm M2 สกรูนํา POM slider มอเตอร์ขั้นเส้นด้วย 4 ปิน FPC

VSM10152 กว้าง 10mm M2 สกรูนํา POM slider มอเตอร์ขั้นเส้นด้วย 4 ปิน FPC

คําอธิบาย:

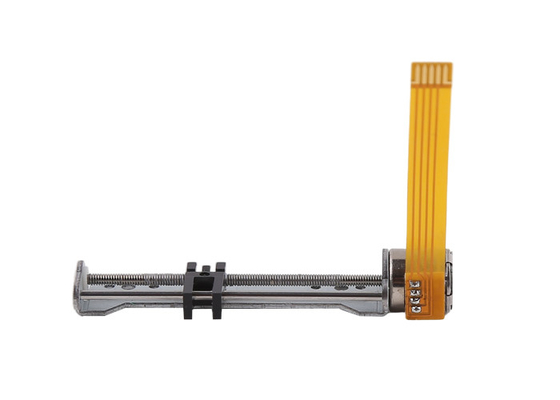

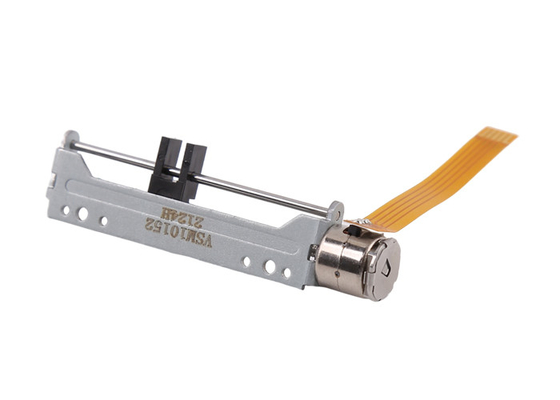

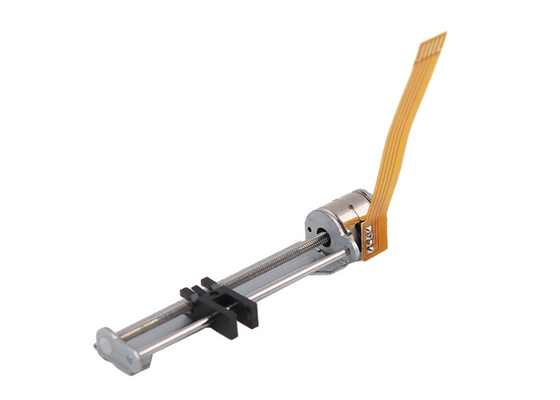

มอเตอร์ VSM10152 นี้เป็นมอเตอร์ขั้นเส้นขนาด 10 มม.

มุมก้าวเป็นปกติ 18°/step, สกรูนําคือ M2 * P0.4, ความยาวของขั้นตอนคือ 0.02mm/ขั้นตอน

(ความยาวของขั้นตอนหมายถึงระยะทางเส้นที่สไลเดอร์เดินทางเมื่อมอเตอร์ทําขั้นตอนหนึ่ง)

ระยะทางการเดินทางคือ 39 มิลลิเมตร และมันถูกกําหนดโดยความยาวของสกรูนํา

ถ้าลูกค้าคิดว่าสกรูนํายาวเกินไป และเรามีมอเตอร์อื่นๆ ที่มีสกรูนําสั้นให้เลือก

เรื่องประเภทเครื่องเชื่อม มันคือ 4 ปิน FPC

เราสามารถเปลี่ยนมันเป็น PCB + สายไฟ + สายเคเบิลถ้าลูกค้าต้องการตัวเชื่อม

(Molex 51021-0400, เครื่องเชื่อม 1.25 มม. คือสิ่งที่เราใช้บ่อยที่สุด)

ปริมาตร:

การออกแบบ:

การแสดงผลิตภัณฑ์

เกี่ยวกับมอเตอร์สเตปเปอร์เส้นตรงที่มีสไลเดอร์:

มอเตอร์สไลเดอร์ของเราเป็นชุดเต็มของการประกอบรวมทั้งมอเตอร์ + สกรูนํา + หมุน + สไลเดอร์

มุมก้าวของมอเตอร์โดยทั่วไปคือ 18 ° / ขั้นตอน ซึ่งหมายความว่า 20 ขั้นตอนสําหรับแต่ละรอบ

เมื่อเครื่องยนต์หมุนหนึ่งรอบ เครื่องเลื่อนเคลื่อนที่หนึ่งสาย

สําหรับสกรูนําการเริ่มต้นครั้งเดียว: pitch = lead

ดังนั้นความยาวของขั้นตอนคือ (ความยาวของขั้นตอนหมายถึงการเคลื่อนไหวแบบเส้นตรงของสไลเดอร์เดินทาง เมื่อมอเตอร์สเตปเปอร์ใช้ขั้นตอนเพียงหนึ่ง)

สกรูนํานํา/ขั้นตอนของแต่ละการหมุน

ตัวอย่างเช่น หากสกรูนําเป็น M2 * 0.4P (0.4 มม pitch ปกติ M2 สกรูนํา), มุมการเดินของมอเตอร์คือ 18 °, ความยาวการเดินของมอเตอร์นี้คือ 0.4 มม / 20 = 0.02 มม / ขั้นตอน.

นอกจากนี้ ความยาวของสกรูนําก็สามารถปรับเปลี่ยนได้ และเรายังต้องปรับการออกแบบของบราคเก็ต

การใช้งานของมอเตอร์สเตปเปอร์

มอเตอร์สเตปเปอร์ถูกใช้ในการควบคุมแม่นยํา ใช้อย่างแพร่หลายในอุปกรณ์การแพทย์, เครื่องพิมพ์ 3 มิติ, การควบคุมแม่นยําอุตสาหกรรม, อุปกรณ์อัตโนมัติ, ฯลฯ

มอเตอร์ขั้นสามารถใช้ในกลไกใด ๆ ความต้องการการควบคุมแม่นยําและการเคลื่อนไหวหมุน / เส้น

ข้อดีของมอเตอร์สเตปเปอร์:

มอเตอร์สเตปเปอร์สามารถบรรลุการควบคุมที่แม่นยําแม้แต่โดยไม่มี Encoders วงจรปิด / โดยไม่มีระบบ Feedback นอกจากนี้พวกเขาไม่ได้มีไฟฟ้าแปรงดังนั้นมันไม่มีการแทรกแซงไฟฟ้าและปัญหาไฟฟ้า sparksในบางกรณี, พวกเขาสามารถทดแทน DC brushed มอเตอร์ / มอเตอร์ brushless.

มอเตอร์สเตปเปอร์สามารถควบคุมได้ง่ายด้วยคนขับรถ และคุณสมบัตินี้สร้างตําแหน่งสําคัญในด้านการควบคุมที่แม่นยํา

1การควบคุมที่แม่นยํา สามารถทําได้ สามารถเขียนโปรแกรมได้

2โดยไม่มีการแทรกแซงทางแม่เหล็กไฟฟ้า และจุดประกายไฟฟ้า

3ขนาดเล็ก

4ราคาถูกต้อง

5เสียงเสียงต่ํา

6อายุการใช้งานยาว

ข้อมูลการบรรจุและการจัดส่ง:

ตัวอย่างถูกบรรจุด้วยสปองฟองในกล่องกระดาษ

สําหรับการผลิตจํานวนมาก ผลิตภัณฑ์ถูกบรรจุในกระดาษกล่อง

สําหรับการขนส่งทางทะเล (การผลิตเป็นจํานวนมาก) การบรรจุกล่องบนพัลเล็ต

เวลาส่ง:

โดยด่วน ((DHL / UPS / Fedex / TNT): 5 ~ 12 วัน

โดย 4PX express: 10 ~ 20 วัน

ส่งทางทะเล: 40 ~ 60 วัน (ขึ้นอยู่กับประเทศต่าง ๆ)
