สไลเดอร์ มอเตอร์ขั้นเส้น 80 มม ระยะทาง M3 สกรูนํา 15 มม กว้างกระแทกประมาณ 80 มม

SM15-80L ระยะทางการเดินทาง 80mm M3 สกรูนํา 15mm กว้าง

คําอธิบาย:

นี่คือ SM15-80L มอเตอร์สเตปเปอร์ ของเรา กว้างของมอเตอร์คือ 15 มิลลิเมตร และระยะทางการเดินทางคือ 80 มิลลิเมตร

ประเภทเครื่องเชื่อม: โมเล็กซ์ 51021-0400 (ความกว้าง 1.25 มม.)

เราสามารถเปลี่ยนตัวเชื่อมด้วยกับ pitches เช่น PHR-4 (2.0mm pitch)

หรือ 2510-4 (2.5mm pitch connector)

มันขึ้นอยู่กับประเภทของเครื่องเชื่อมของลูกค้า และลูกค้าสามารถเลือกเครื่องเชื่อมที่เหมาะสมที่สุด

เกี่ยวกับระยะทางการเดินทาง มันคือ 80 มิลลิเมตร

เรามีระยะทางเดินทางที่สั้นกว่า เช่น 66 มิลลิเมตรและ 45 มิลลิเมตร

หากรุ่นนี้ยาวเกินไป ลูกค้าสามารถเลือกรุ่นที่สั้นกว่า

ปริมาตร:

การออกแบบ:

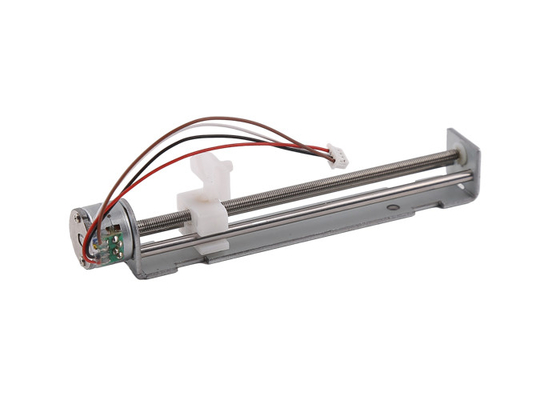

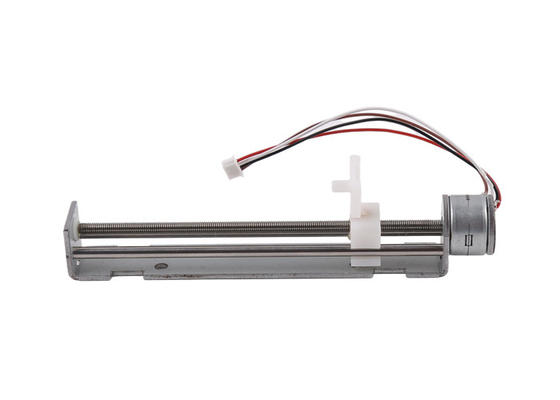

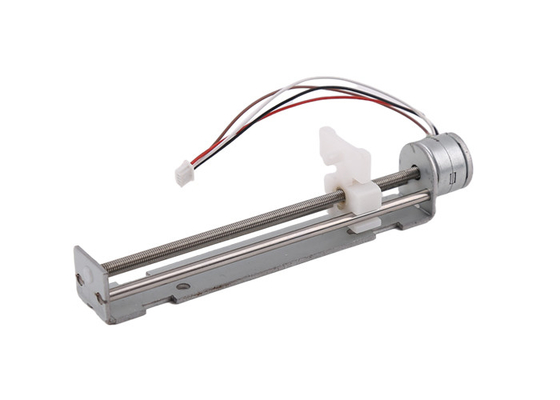

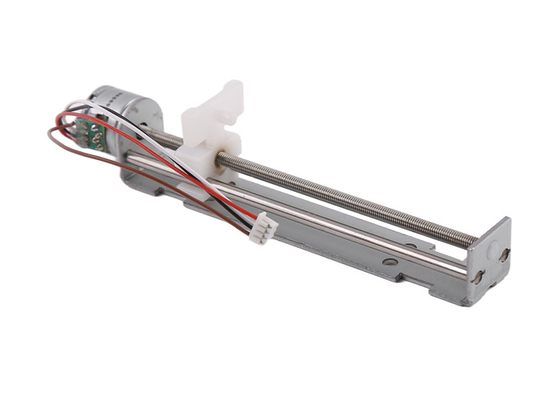

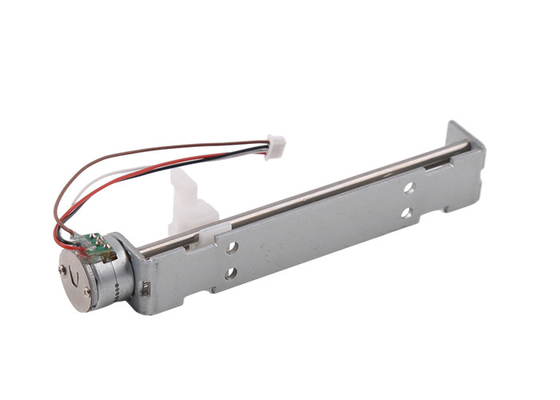

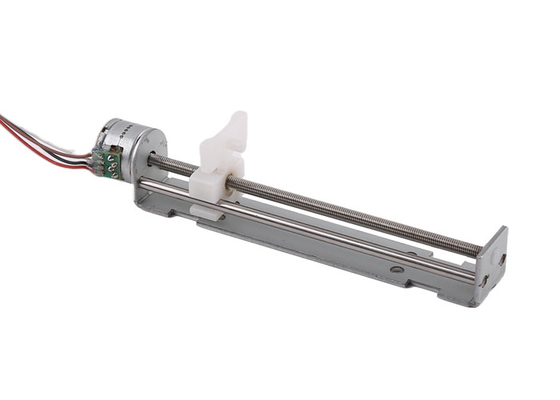

การแสดงผลิตภัณฑ์

เกี่ยวกับมอเตอร์สเตปเปอร์เส้นตรงที่มีสไลเดอร์:

มอเตอร์สไลเดอร์ของเราเป็นชุดเต็มของการประกอบรวมทั้งมอเตอร์ + สกรูนํา + หมุน + สไลเดอร์

มุมก้าวของมอเตอร์โดยทั่วไปคือ 18 ° / ขั้นตอน ซึ่งหมายความว่า 20 ขั้นตอนสําหรับแต่ละรอบ

เมื่อเครื่องยนต์หมุนหนึ่งรอบ เครื่องเลื่อนเคลื่อนที่หนึ่งสาย

สําหรับสกรูนําการเริ่มต้นครั้งเดียว: pitch = lead

ดังนั้นความยาวของขั้นตอนคือ (ความยาวของขั้นตอนหมายถึงการเคลื่อนไหวแบบเส้นตรงของสไลเดอร์เดินทาง เมื่อมอเตอร์สเตปเปอร์ใช้ขั้นตอนเพียงหนึ่ง)

สกรูนํานํา/ขั้นตอนของแต่ละการหมุน

ตัวอย่างเช่น หากสกรูนําเป็น M2 * 0.4P (0.4 มม pitch ปกติ M2 สกรูนํา), มุมการเดินของมอเตอร์คือ 18 °, ความยาวการเดินของมอเตอร์นี้คือ 0.4 มม / 20 = 0.02 มม / ขั้นตอน.

นอกจากนี้ ความยาวของสกรูนําก็สามารถปรับเปลี่ยนได้ และเรายังต้องปรับการออกแบบของบราคเก็ต

การใช้งานของมอเตอร์สเตปเปอร์

มอเตอร์สเตปเปอร์ถูกใช้ในการควบคุมแม่นยํา ใช้อย่างแพร่หลายในอุปกรณ์การแพทย์, เครื่องพิมพ์ 3 มิติ, การควบคุมแม่นยําอุตสาหกรรม, อุปกรณ์อัตโนมัติ, ฯลฯ

มอเตอร์ขั้นสามารถใช้ในกลไกใด ๆ ความต้องการการควบคุมแม่นยําและการเคลื่อนไหวหมุน / เส้น

ข้อดีของมอเตอร์สเตปเปอร์:

มอเตอร์สเตปเปอร์สามารถบรรลุการควบคุมที่แม่นยําแม้แต่โดยไม่มี Encoders วงจรปิด / โดยไม่มีระบบ Feedback นอกจากนี้พวกเขาไม่ได้มีไฟฟ้าแปรงดังนั้นมันไม่มีการแทรกแซงไฟฟ้าและปัญหาไฟฟ้า sparksในบางกรณี, พวกเขาสามารถทดแทน DC brushed มอเตอร์ / มอเตอร์ brushless.

มอเตอร์สเตปเปอร์สามารถควบคุมได้ง่ายด้วยคนขับรถ และคุณสมบัตินี้สร้างตําแหน่งสําคัญในด้านการควบคุมที่แม่นยํา

1การควบคุมที่แม่นยํา สามารถทําได้ สามารถเขียนโปรแกรมได้

2โดยไม่มีการแทรกแซงทางแม่เหล็กไฟฟ้า และจุดประกายไฟฟ้า

3ขนาดเล็ก

4ราคาถูกต้อง

5เสียงเสียงต่ํา

6อายุการใช้งานยาว

ข้อมูลการบรรจุและการจัดส่ง:

ตัวอย่างถูกบรรจุด้วยสปองฟองในกล่องกระดาษ

สําหรับการผลิตจํานวนมาก ผลิตภัณฑ์ถูกบรรจุในกระดาษกล่อง

สําหรับการขนส่งทางทะเล (การผลิตเป็นจํานวนมาก) การบรรจุกล่องบนพัลเล็ต

เวลาส่ง:

โดยด่วน ((DHL / UPS / Fedex / TNT): 5 ~ 12 วัน

โดย 4PX express: 10 ~ 20 วัน

ส่งทางทะเล: 40 ~ 60 วัน (ขึ้นอยู่กับประเทศต่าง ๆ)
